Qual é a diferença de pressão entre os diferentes canais em uma junta giratória a vapor multicanal?

No âmbito industrial, as juntas giratórias a vapor desempenham um papel fundamental na facilitação da transferência de vapor e outros fluidos entre componentes estacionários e rotativos. Uma junta giratória a vapor multicanal, em particular, oferece funcionalidade aprimorada, permitindo a transferência simultânea de diferentes mídias através de canais separados. Compreender a diferença de pressão entre os diferentes canais em uma junta giratória a vapor multicanal é crucial para garantir uma operação eficiente e segura. Como fornecedor de juntas giratórias a vapor, sou bem versado nas complexidades desses dispositivos e me aprofundarei neste tópico em detalhes.

Princípios básicos de juntas giratórias a vapor multicanal

Uma junta giratória a vapor multicanal consiste em vários canais concêntricos ou paralelos, cada um projetado para transportar um fluido específico, como vapor, água ou óleo hidráulico. Esses canais são separados por vedações para evitar contaminação cruzada entre os diferentes meios. A junta gira em torno de um eixo, permitindo a transferência contínua de fluido mesmo quando os componentes conectados estão em movimento.

A pressão dentro de cada canal é determinada por vários fatores, incluindo a pressão da fonte do fluido, a vazão e a resistência encontrada ao longo do caminho do fluxo. Por exemplo, em uma junta giratória multicanal de vapor e água, o canal de vapor pode ter uma pressão mais alta devido à natureza da geração de vapor e aos requisitos do equipamento que utiliza vapor.

Fatores que afetam a diferença de pressão

Propriedades de Fluidos

Diferentes fluidos possuem propriedades físicas distintas que influenciam suas características de pressão. O vapor, por exemplo, é um fluido compressível. Quando se expande dentro do canal, a sua pressão pode mudar significativamente dependendo da temperatura e do volume. A água, por outro lado, é relativamente incompressível e sua pressão está mais diretamente relacionada à vazão e à resistência do sistema.

Se considerarmos uma junta multicanal onde um canal transporta vapor de alta pressão e outro transporta água de baixa pressão, a diferença na compressibilidade do fluido por si só pode resultar em uma diferença de pressão substancial. O vapor pode estar a uma pressão de várias centenas de libras por polegada quadrada (psi), enquanto a água pode estar a uma pressão muito mais baixa, talvez na faixa de dezenas de psi.

Taxa de fluxo

A taxa de fluxo do fluido através de cada canal também afeta a pressão. De acordo com o princípio de Bernoulli, num sistema de fluxo de fluido, um aumento na taxa de fluxo é frequentemente acompanhado por uma diminuição na pressão, assumindo que a elevação e a densidade do fluido permanecem constantes. Em uma junta giratória a vapor multicanal, se um canal tiver uma vazão mais alta que outro, poderá sofrer uma pressão mais baixa.

Por exemplo, em uma junta com dois canais, Canal A e Canal B, se o Canal A for projetado para transportar um grande volume de vapor em uma vazão alta para um processo de aquecimento rápido, enquanto o Canal B for usado para um sistema de resfriamento de água de fluxo lento, o Canal A pode ter uma pressão mais baixa em comparação com o que teria em uma vazão mais baixa.

Design de canal

O design de cada canal, incluindo diâmetro, comprimento e rugosidade da superfície interna, pode afetar a queda de pressão. Um canal de diâmetro estreito geralmente terá uma queda de pressão maior em comparação com um canal mais largo, pois o fluido experimenta mais resistência. Da mesma forma, um canal mais longo ou com superfície interna rugosa também causará uma maior perda de pressão.

Em uma junta giratória multicanal, se um canal for projetado com um diâmetro menor para acomodar uma necessidade específica de fluido, ele poderá ter uma queda de pressão maior em comparação com um canal mais largo. Isso pode levar a uma diferença significativa de pressão entre os dois canais.

Medição e monitoramento da diferença de pressão

Medir e monitorar com precisão a diferença de pressão entre diferentes canais em uma junta giratória a vapor multicanal é essencial para manter o desempenho ideal e prevenir falhas do sistema. Sensores de pressão podem ser instalados em pontos estratégicos ao longo de cada canal para fornecer dados de pressão em tempo real.

Esses sensores podem ser conectados a um sistema de controle que monitora continuamente a diferença de pressão. Se a diferença de pressão exceder um limite predefinido, o sistema de controle pode disparar um alarme ou tomar ações corretivas, como ajustar a vazão ou desligar o sistema para evitar danos.

Implicações da diferença de pressão

Integridade do Selo

A diferença de pressão entre os canais pode ter um impacto significativo na integridade das vedações na junta giratória a vapor multicanal. As vedações são projetadas para suportar um determinado diferencial de pressão e, se a diferença de pressão real exceder esse limite, as vedações poderão falhar. Uma falha na vedação pode levar à contaminação cruzada entre os canais, o que pode danificar o equipamento e representar riscos à segurança.

Por exemplo, se o canal de vapor tiver uma pressão muito mais elevada do que o canal de água e a vedação entre eles falhar, o vapor pode vazar para o canal de água, fazendo com que a água ferva e potencialmente levando a uma pressurização excessiva do sistema de água.

Eficiência do Sistema

Uma diferença excessiva de pressão também pode reduzir a eficiência geral do sistema. Se um canal tiver uma pressão muito mais baixa do que a necessária, o fluido pode não ser capaz de desempenhar eficazmente a função pretendida. Por exemplo, num sistema de aquecimento, se a pressão do vapor num canal for demasiado baixa, o processo de aquecimento pode ser lento ou incompleto.

Mitigando problemas de diferença de pressão

Balanceamento de canais

Uma forma de mitigar os problemas causados ​​pela diferença de pressão é equilibrar os canais. Isto pode ser conseguido ajustando as taxas de fluxo ou o design do canal. Por exemplo, se um canal tiver uma queda de pressão mais elevada, o seu diâmetro pode ser aumentado ou o seu comprimento pode ser reduzido para diminuir a resistência e equilibrar a pressão.

Regulação de pressão

Reguladores de pressão podem ser instalados em cada canal para manter uma pressão estável. Esses reguladores podem ajustar a pressão com base nos requisitos do sistema e na diferença de pressão medida. Ao regular a pressão em cada canal, a diferença de pressão pode ser mantida dentro de uma faixa aceitável.

Nossas ofertas como fornecedor de juntas giratórias a vapor

Como fornecedor líder de juntas giratórias a vapor, entendemos a importância de gerenciar as diferenças de pressão em juntas multicanais. Nossos produtos são projetados com materiais de alta qualidade e técnicas avançadas de fabricação para garantir um desempenho confiável.

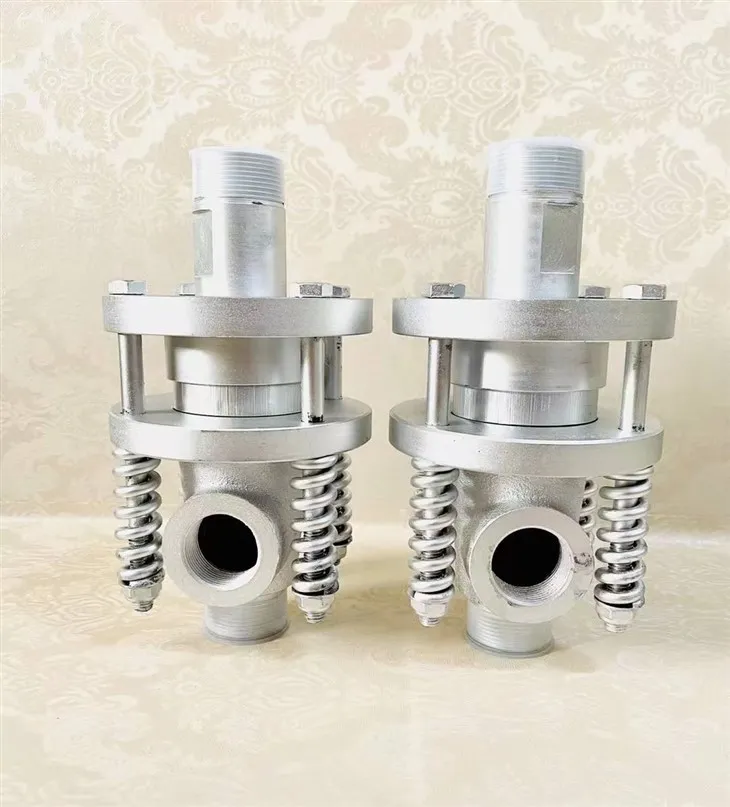

Oferecemos uma ampla gama de juntas giratórias a vapor multicanais, incluindoJunta de tubo giratório,Juntas Rotativas Mono Fluxo, eUnião Rotativa em Miniatura. Essas juntas são projetadas para lidar com diferentes requisitos de pressão e tipos de fluidos, e podemos personalizá-las de acordo com suas necessidades específicas.

Nossa equipe de especialistas pode fornecer suporte técnico abrangente, desde o projeto do sistema até a instalação e manutenção. Podemos ajudá-lo a selecionar a junta giratória a vapor multicanal certa para sua aplicação e garantir que a diferença de pressão seja gerenciada adequadamente.

Conclusão

Compreender a diferença de pressão entre os diferentes canais em uma junta giratória a vapor multicanal é essencial para a operação eficiente e segura de sistemas industriais. Ao considerar os factores que afectam a diferença de pressão, medindo-a e monitorizando-a, e tomando medidas de mitigação adequadas, podemos garantir a integridade do sistema e optimizar o seu desempenho.

Se você precisar de juntas giratórias a vapor de alta qualidade ou tiver alguma dúvida sobre como gerenciar diferenças de pressão em seu sistema, não hesite em nos contatar para uma consulta detalhada. Temos o compromisso de fornecer a você as melhores soluções para suas necessidades de transferência de fluidos industriais.

Referências

• Branco, FM (2016). Mecânica dos Fluidos. McGraw - Hill Educação.
• Incropera, FP, DeWitt, DP, Bergman, TL e Lavine, AS (2017). Fundamentos de transferência de calor e massa. Wiley.
